مدار اندازه گیری دما و رطوبت توسط سنسور SHT

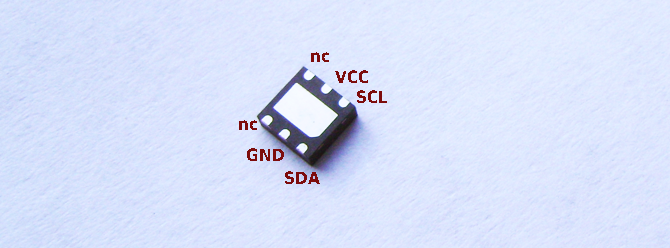

SHT21 سنسور دما , رطوبت دیجیتال بسیار کوچک به همراه حافظه کالیبراسیون است .

  این سنسور به طور کامل کالیبره شده است به همین دلیل ثبات بسیار عالی در برابر شوک دارد و همچنین مقاوم در برابر فرسودگی و ضربه های خارجی می باشد.

سنسور sht21 یک سنسور بسیار دقیق و کالیبره شده برای اندازه گیری دما و رطوبت میباشد.
پروتکل ارتباطی این ماژول I2C میباشد که یک ارتباط دو سیمه میباشد.

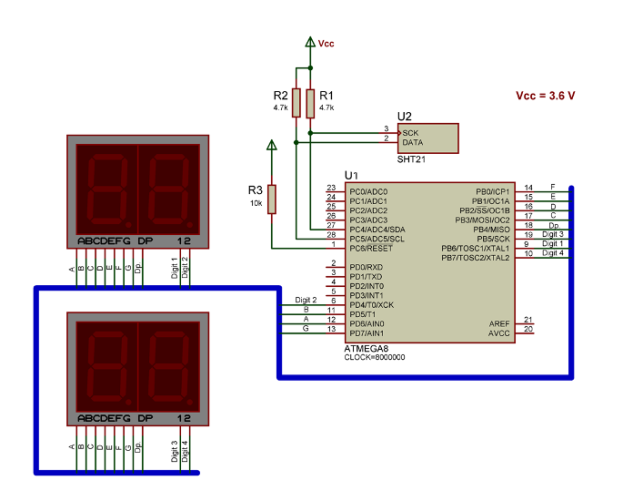

توسط مداری که در این پروژه ارائه شده است، میتوان یک پروژه برای کنترل دما و رطوبت ساخت.


توضیحات سنسور دما و رطوبت
ولتاژ (V)2.1 ~ 3.6رنج اندازه گیری رطوبت0 to 100% RH
رزولوشن رطوبت±3%رزولوشن دما (C°)±0.2%
رنج اندازه گیری دما (C°)-40 to +125زمان پاسخگویی رطوبت (S)8
توان متوسط(uw)3.2تعداد پایه6
طول (mm)3عرض (mm)3







نمونه کد:


I2cstart
I2cwbyte &H80
I2cwbyte &HE3
Waitms 100
I2cstart
I2cwbyte &H81                       'ч
I2crbyte Data1 , Ack               'п
I2crbyte Data2 , Ack               'п
I2crbyte Crc , Nack                'пь)
I2cstop

Dataw = Data1
Shift Dataw , Left , 8
Dataw = Dataw + Data2
= Dataw * 175.72
= T / 65536
= T - 46.85


I2cstart
I2cwbyte &H80
I2cwbyte &HE5
Waitms 100
I2cstart
I2cwbyte &H81
I2crbyte Data1 , Ack             'п
I2crbyte Data2 , Ack             'п
I2crbyte Crc , Nack              'п
I2cstop

Dataw = Data1
Shift Dataw , Left , 8
Dataw = Dataw + Data2
= Dataw * 125
= H / 65536
= H - 6

Print "  T " ; Fusing(, "#.##") ; "   H " ; Fusing(, "#.#")


مدار SHT11 - مدار SHT75 - مدار SHT15 - راه اندازه SHT - راه اندازی ماژول SHT - اندازه گیری دما و رطوبت - کنترل دما و رطوبت - مدار کنترل دما و رطوبت - مدار ترموستات دیجیتال

قیمت پروژه = 150000تومان
